Návrh koupelny: rozměry, rozmístění a 3D návrh online

3D AI

Koupelna bývá nejmenší místností v bytě, ale její předělávka patří k nejdražším. Jakmile jsou obklady na stěně a odpad v podlaze, vanu ani WC už snadno neposunete. Proto se vyplatí nejdřív koupelnu nakreslit v přesných rozměrech a ověřit si, zda se mezi vanou a pračkou dá projít. V návodu najdete rozměry, se kterými pracují návrháři koupelen, i postup, jak si koupelnu vytvořit ve 3D v editoru homeplot.

S jakými rozměry počítat

Česká norma pro hygienická zařízení je placená, proto vycházíme z volně dostupných zásad americké asociace kuchyňských a koupelnových návrhářů NKBA. Ta uvádí doporučené hodnoty a také minima podle amerického stavebního předpisu. Palce jsou převedené na centimetry.

Minimum je hranice, pod kterou se už v koupelně špatně pohybuje. Pokud máte dost místa, držte se doporučených hodnot.

1. Zakreslete místnost a pevné body

Začněte půdorysem. Zakreslete délky stěn, dveře a směr jejich otevírání, okno i jeho výšku nad podlahou. Vyznačte také stoupačku a odpady. Přesun WC nebo sprchy dál od nich proberte s instalatérem ještě předtím, než začnete rozmísťovat vybavení.

2. Vyberte vanu, nebo sprchový kout

Vana zabere víc místa. Sprchový kout zase potřebuje rovnou podlahu a dobrý spád odtoku. NKBA doporučuje vnitřní rozměr sprchy alespoň 91 × 91 cm. Menší kout 76 × 76 cm splní minimum, ale lokty v něm budou narážet do stěn. Otočné dveře sprchového koutu se mají otevírat ven.

Volně stojící vana působí lehce, ale potřebuje kolem sebe víc místa než vana vestavěná do rohu. Musíte kolem ní uklízet a zároveň se dostat k baterii.

3. Rozmístěte WC, umyvadlo a pračku

Před každým předmětem nechte volné místo, ideálně 76 cm. WC neumísťujte těsně ke stěně. Od osy mísy ke stěně nebo k umyvadlu počítejte alespoň 38 cm, pro pohodlnější používání 46 cm. Dveře do koupelny nesmějí narazit do umyvadla ani do jiných dveří. Samostatné WC má mít podle NKBA alespoň 91 × 168 cm a dveře otevírané ven nebo posuvné do stěny.

Pračka potřebuje přívod vody, odpad a zásuvku. Před ní nechte dost místa, abyste mohli otevřít dvířka a vytáhnout prádlo.

4. Naplánujte elektřinu s elektrikářem

Pro elektroinstalaci v koupelně platí norma ČSN 33 2000-7-701, od 1. 6. 2025 ve třetím vydání. Prostor kolem vany a sprchy rozděluje do zón. Zóna 0 je uvnitř vany. Zóna 1 sahá do výšky 225 cm a zahrnuje i prostor pod vanou. Zóna 2 je u vany pás široký 60 cm. Všechny obvody v koupelně musí mít proudový chránič do 30 mA.

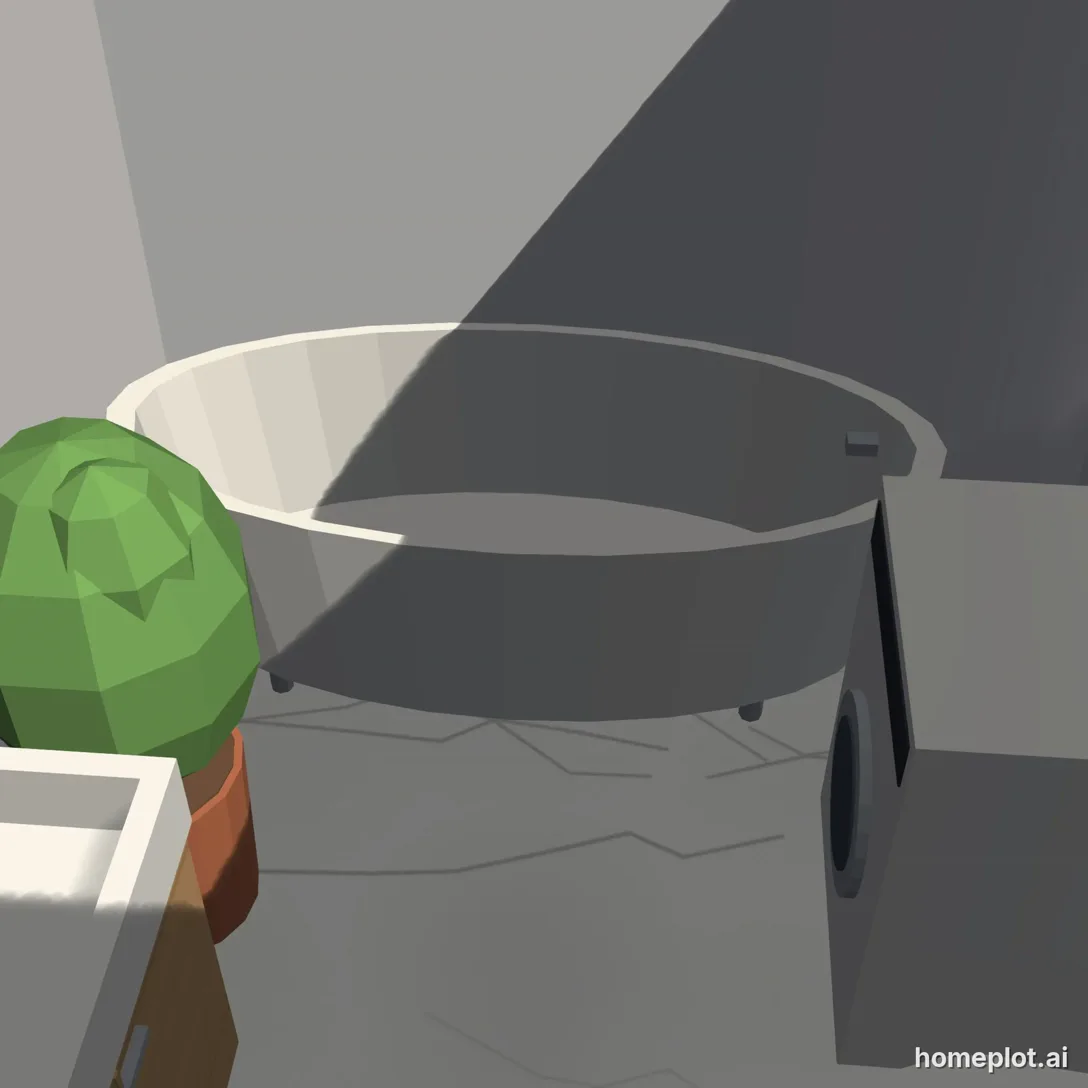

5. Vyzkoušejte vzhled a koupelnu vyfoťte

Ve fotorežimu vyberte záběr, například ode dveří, a pořiďte fotku. AI z ní vytvoří realistický snímek. Obklady, baterie a nábytek doplní podle vybraného stylu. Rozmístění i velikost předmětů zachová. Máte vyhlédnutou konkrétní rostlinu nebo skříňku? Klikněte na daný předmět, zvolte Přidat obrázek a v záložce Hledat na webu najděte jeho fotku.

Editor je zdarma. AI fotka stojí 5 kreditů (s obrázkem z webu 6) a na uvítanou dostanete 10.

Vyzkoušejte si hotovou koupelnu

V ukázce Vybavený dům najdete koupelnu s vanou, umyvadlem, WC a pračkou. Otevřete ji a zkuste vanu vyměnit za sprchový kout nebo posunout umyvadlo. Potom upravte rozměry místnosti podle své koupelny.

Zdroje

• NKBA: Bathroom Planning Guidelines with Access Standards (PDF)
• ElektroPrůmysl.cz: ČSN 33 2000-7-701 ed. 3 v koupelnách a sprchách
• Elektrika.cz: Jan Hübner o koupelnách a ČSN 33 2000-7-701 ed. 3
